CKZF-C楔塊式超越離合器

CKZF-C

CKZF-C楔塊式超越離合器為非接觸楔塊式單向離合器。有軸承支撐及油封。內環超越旋轉，僅有內環被設計成有單向功能。離合器內部已加注潤滑脂。
內環有鍵，外環及法蘭止口聯結零件。安裝于水平或垂直方向。
此型號主要用于高速工況下防止逆轉，亦可用于超運轉速度離合器之高速超越、低速楔合的雙速驅動切換裝置。

13813661008

立即咨詢

產品詳情

CKZF-C楔塊式超越離合器特性及應用：
CKZF-C系列為非接觸楔塊式單向離合器。有軸承支撐及油封。內環超越旋轉，僅有內環被設計成有單向功能。離合器內部已加注潤滑脂。
內環有鍵，外環及法蘭止口聯結零件。安裝于水平或垂直方向。
此型號主要用于高速工況下防止逆轉，亦可用于超運轉速度離合器之高速超越、低速楔合的雙速驅動切換裝置。

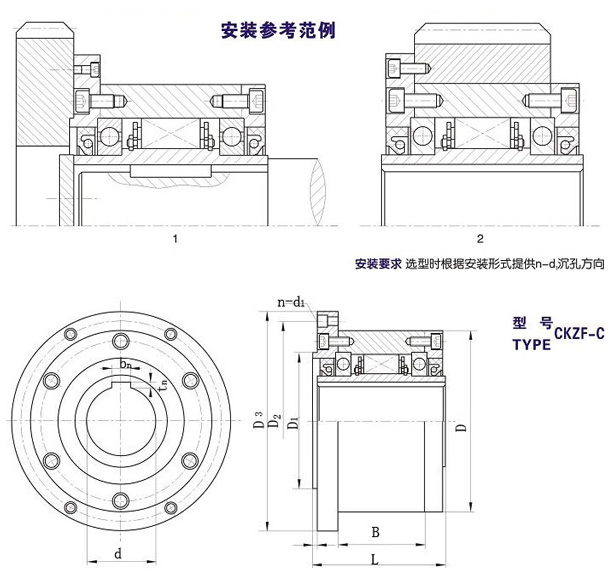

CKZF-C楔塊式超越離合器型號

型號	額定扭矩〔N-;m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕										重量〔kg〕
型號	額定扭矩〔N-;m〕	n_min	n_max	d(H7)	D	D₁	D₂	D₃	B	L	T	n-d₁	b_n*t_n	重量〔kg〕
CKZF-C30100	250	780	6000	30	100	75	114	128	43	70	3.0	6-6.6	8*3.3	3.90
CKZF-C35110	300	740	6000	35	110	80	124	140	45	75	3.5	6-6.6	10*3.3	4.90
CKZF-C40125	525	720	5000	40	125	100	142	160	53	88	4.5	8-9.0	12*3.3	7.50
CKZF-C45130	715	665	5000	45	130	100	146	165	53	88	3.5	8-9.0	14*3.8	7.80
CKZF-C50150	1120	610	4000	50	150	110	166	185	68	97	4.0	8-9.0	14*3.8	10.8
CKZF-C55160	1300	600	4000	55	160	115	182	204	70	106	4.0	8-11	16*4.3	14.0
CKZF-C60170	1500	190	3200	60	170	125	192	214	78	116	4.0	10-11	18*4.4	16.8
CKZF-C70190	2250	480	3200	70	190	140	212	234	95	136	4.0	10-11	20*4.9	20.8
CKZF-C80210	3600	450	2400	80	210	160	232	254	100	146	4.0	10-11	22*5.4	27.0
CKZF-C90230	4600	420	2400	90	230	180	254	278	115	160	4.5	10-14	25*5.4	40.0
CKZF-C100270	7600	455	2000	100	270	210	305	335	120	184	5.0	10-18	28*6.4	67.0
CKZF-C130310	13500	415	2000	130	310	240	345	380	152	214	5.0	12-18	32*7.4	94.0
